边坡/地灾在线监测

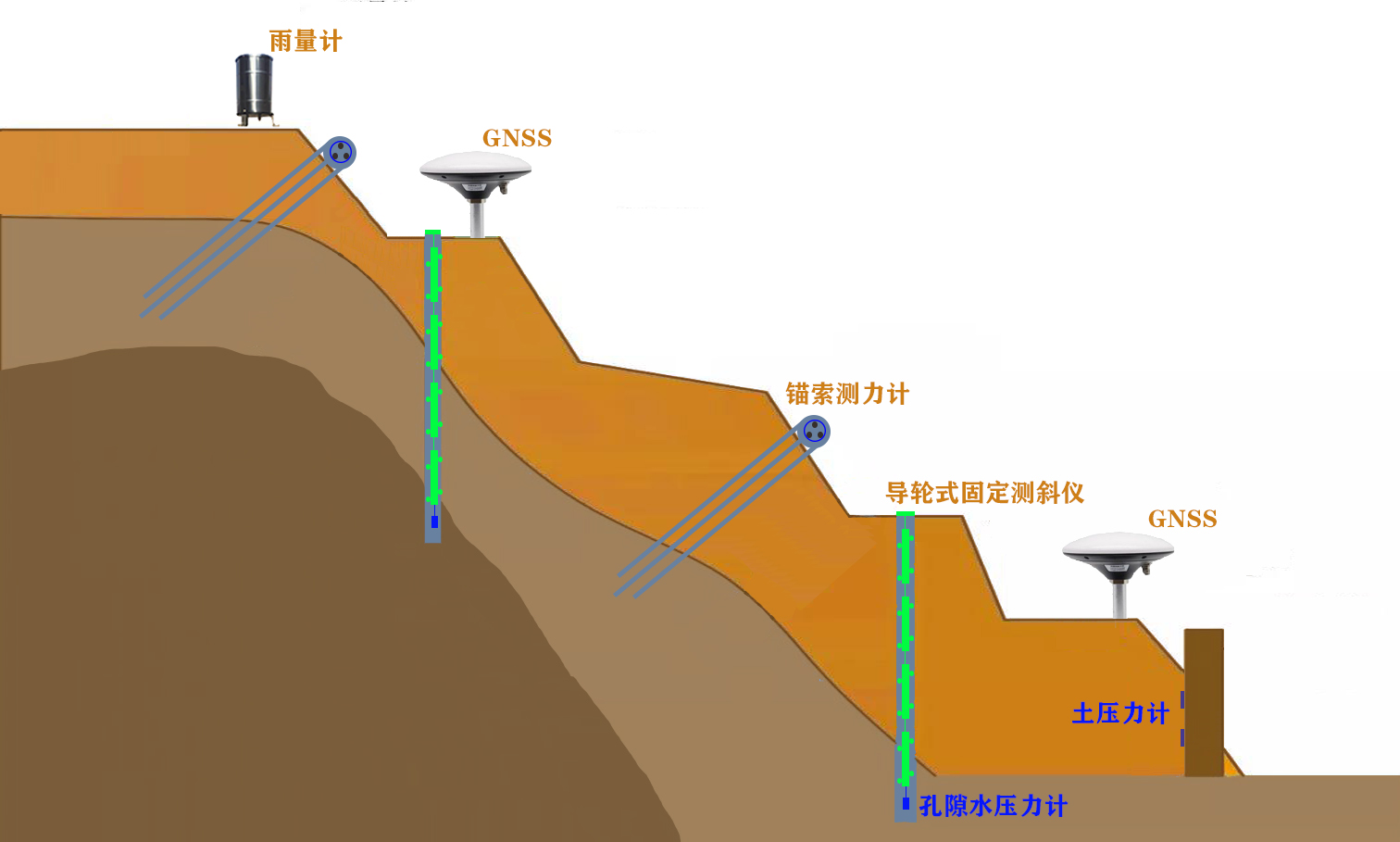

2021-12-15边坡自动化监测是边坡安全掌握及其支护结构维护决策系统的支撑条件之一。建立结构健康监测系统的目的在于确定边坡结构的安全性，监测支护结构的承载能力、运营状态和耐久性能等，对边坡稳定性进行有效监控，修正在施工过程中各种影响支护结构的参数误差对支护结构的影响，确保支护结构运营期间满足安全要求。监测数据反映导致边坡可能发生边坡失稳的因素包括降雨量，边坡表面位移等，通过实时的结构参数监控，对于边坡本体重要参数的长期变化可以有较为详细地掌握，从而及时有效地反馈边坡安全状况。边坡常见监测内容包括：表面位移监测、深部水平位移监测、地表裂缝监测、锚杆锚索应力监测、环境监测（降雨量、温湿度、地下水位、视频监控等等）。

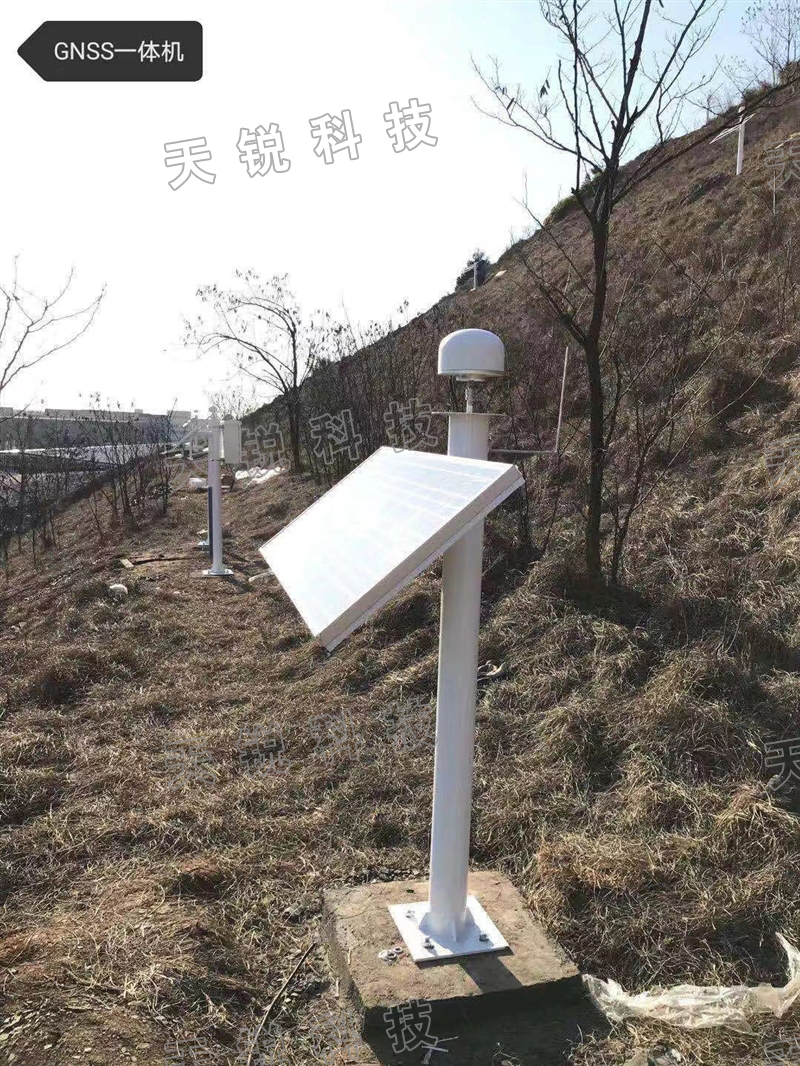

地表位移监测一般选用GNSS，其系统由三大部分组成，包括空间部分、地面控制部分、用户部分。空间部分主要为各轨道平面上的多颗卫星，包括北斗、GPS等。地面控制部分由若干个跟踪站组成，通过各监控站对GNSS的观测数据计算卫星的星历和卫星钟的改成参数等，并利用这些信号，通过解算等进行导航定位等工作。

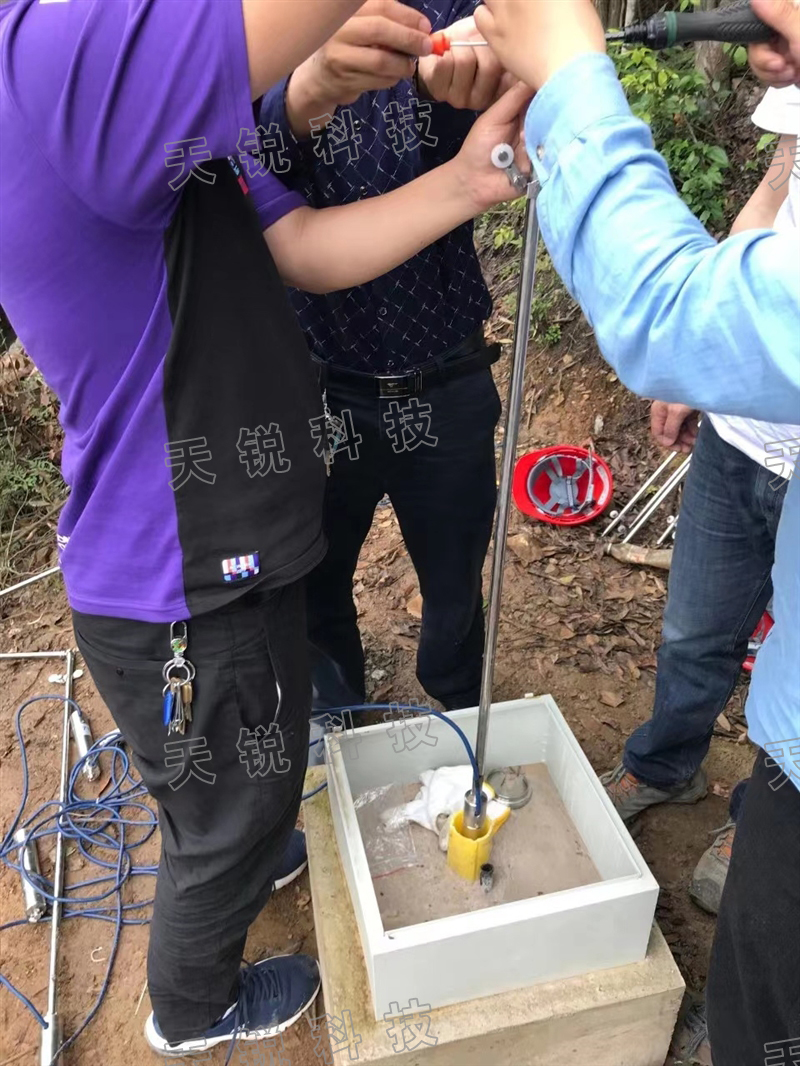

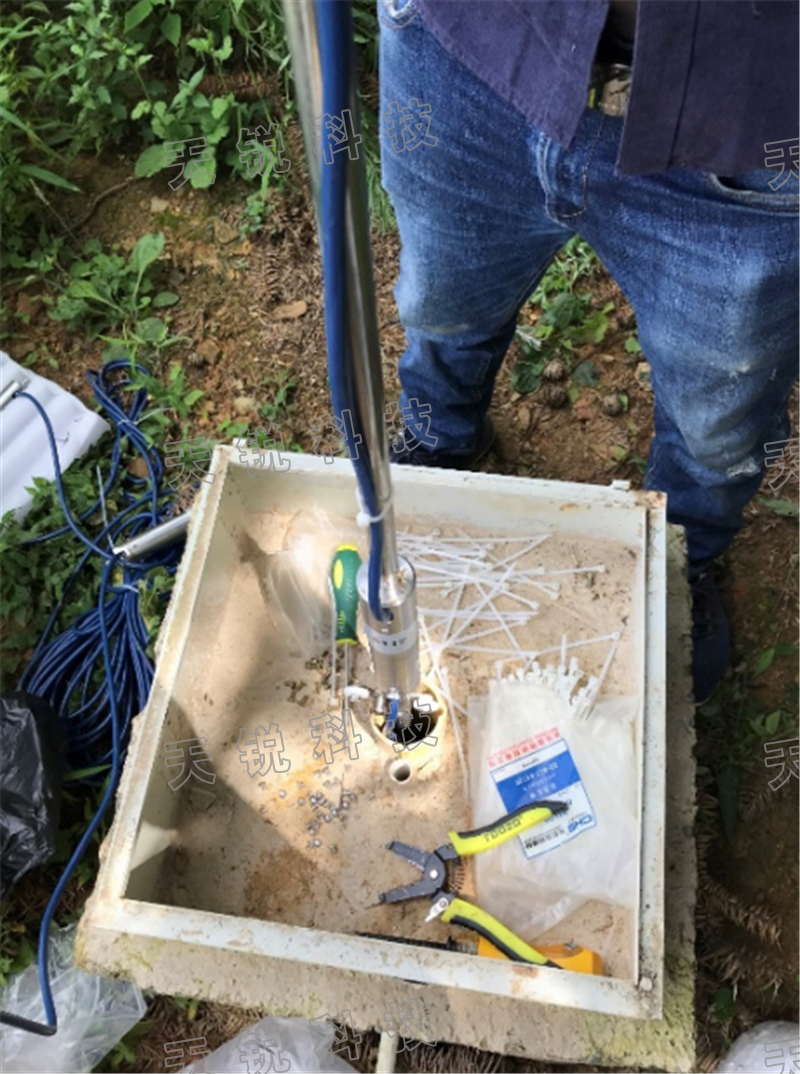

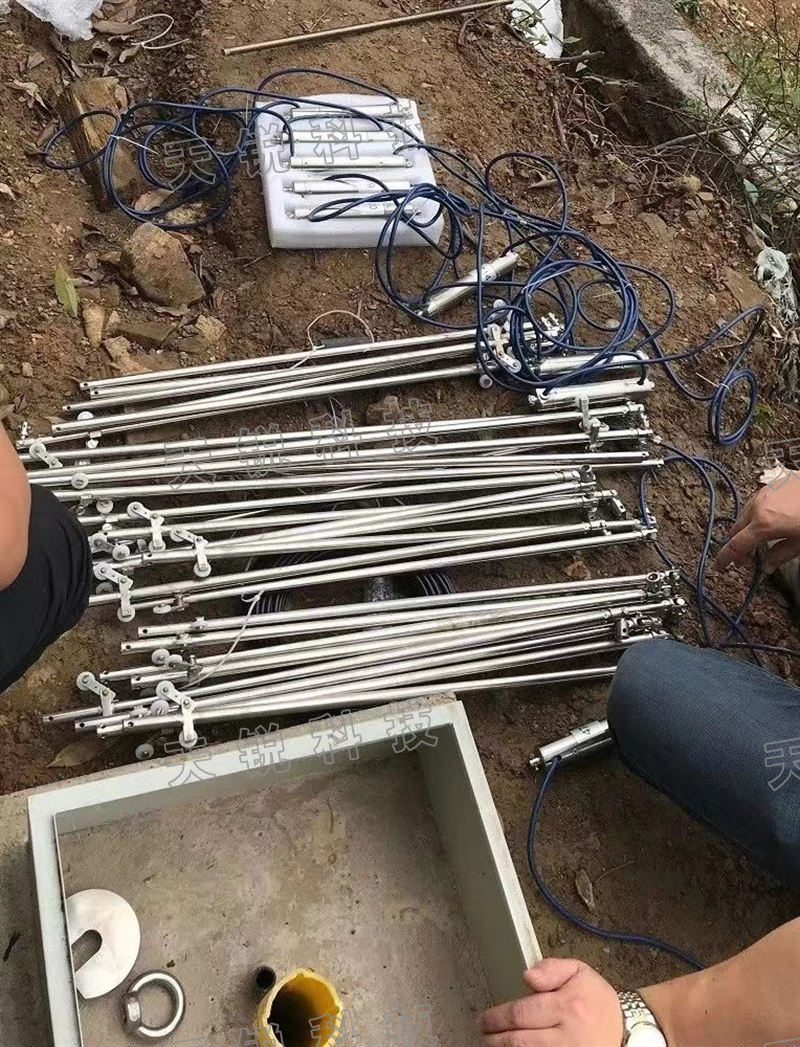

内部位移监测不仅能够监测边坡内部的位移变化，更为重要的是可以确定边坡深部尤其是滑动带的位移情况。测点主要布置在存在滑动安全隐患的坡体之内。测点以监测对象等高线具有差异的直线进行均匀分布。通过测得每一处的水平位移量，求出位移曲线，便可知道每一位置出的水平位移量。深部位移监测使用导轮式固定测斜仪。
地下水位监测的目的是掌握地下水动态和有关环境地质问题的基本规律，为了解地下水变化、防治环境地质问题的发生发展提供依据。地下水位测点布置以经济、适用为原则，在富水位置、地质条件差及鸿沟等处。测点以监测对象等高线具有差异的一条直线进行均匀分布。地下水位监测选用水位计，宜与测斜孔共用，减少现场打孔。
地表裂缝是地表岩层、土体在自然因素(地壳活动、水的作用等)或人为因素(抽水、灌溉、开挖等)作用下，产生开裂并在地面形成一定长度和宽度的裂缝的一种宏观地表破坏现象。地裂缝常常直接影响城乡经济建设和群众生活，地裂缝所经之处，地面及地下各类建筑物开裂，破坏路面，错断地下供水、输气管道，危及一些著名文物古迹的安全，对地表裂缝进行在线监测，实时关注裂缝变化情况，是一种有效的防灾减灾措施。地表裂缝监测选用拉线式位移计。
环境监测包括降雨量、环境温湿度、风速风向等内容。边坡环境监测是辅助管理人员搜集信息、对潜在的地质灾害风险加强戒备的重要手段，通常，降雨量及风速风向监测点布置在边坡的地势较高且无遮挡处。
对于一些地质条件特殊的边坡，往往会增加锚索锚杆以及挡土墙等，以增加坡体的稳定性。锚杆是将拉力传至稳定岩土层的构件，当采用钢绞线或高强钢丝束作杆件材料时，也可称为锚索，在边坡崩塌或危岩体的锚固施工中，使用最多的是摩擦型灌浆锚杆。施工时钻孔的深度必须超过滑动面的埋深，并在稳定的岩土层中达到足够的有效锚固长度。为了解边坡的稳定性，需对挡土墙、锚杆锚索受力进行监测，挡土墙压力监测选用土压力计，锚索受力监测选用锚索计，锚杆应力监测选用钢筋计。

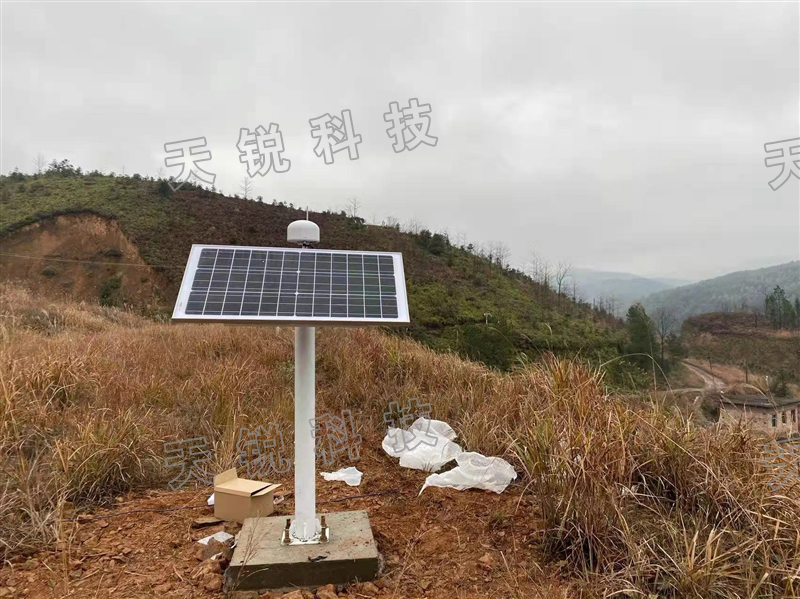

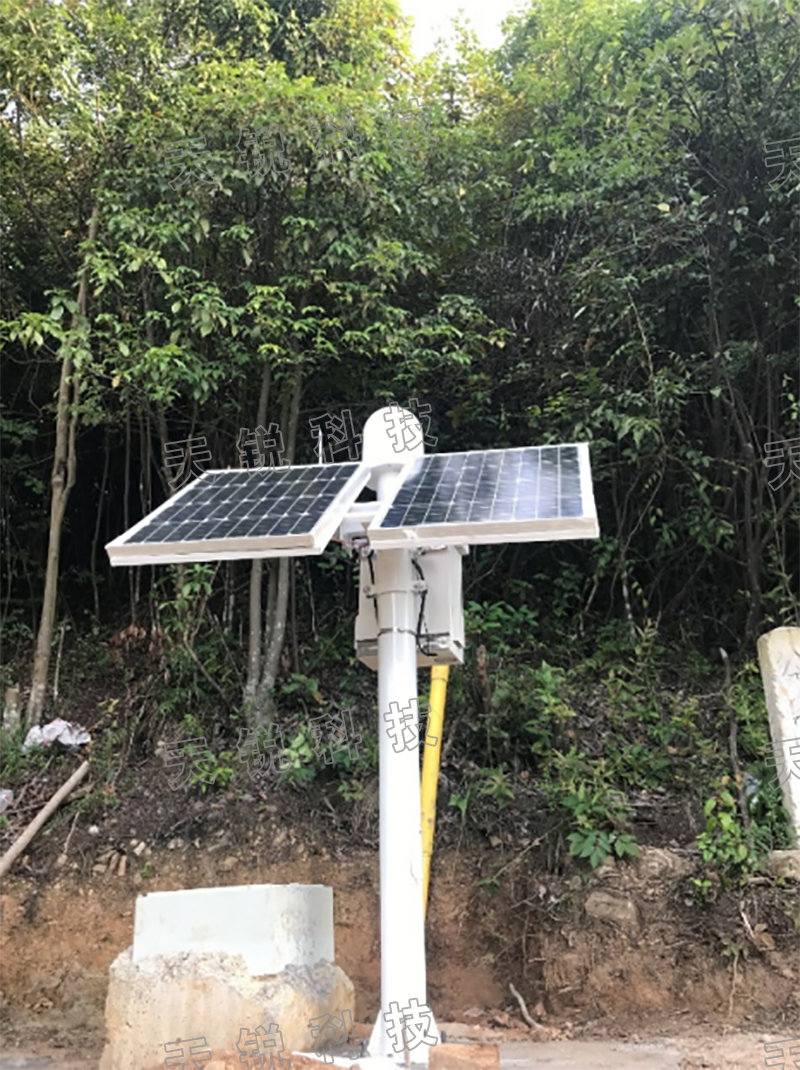

边坡自动化监测根据实际现场情况进行供电，遵循方便、快捷、稳定的供电方式，以就近用电，稳定长期供电为准。保证长期有效的供电和稳定安全的用电方式，能为系统长期稳定的工作起到决定性的作用。工程现场离最近的电源输出点距离如果较远，可考虑采用太阳能供电系统。

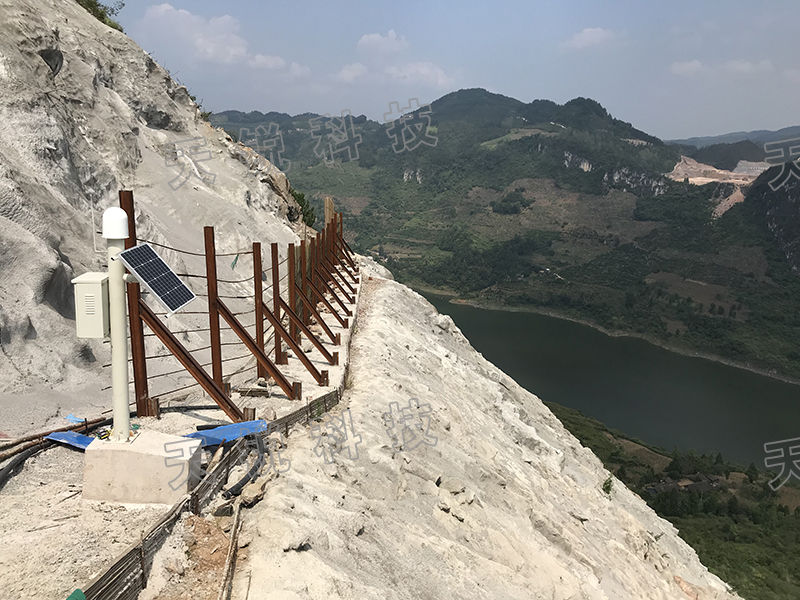

部分项目实例
